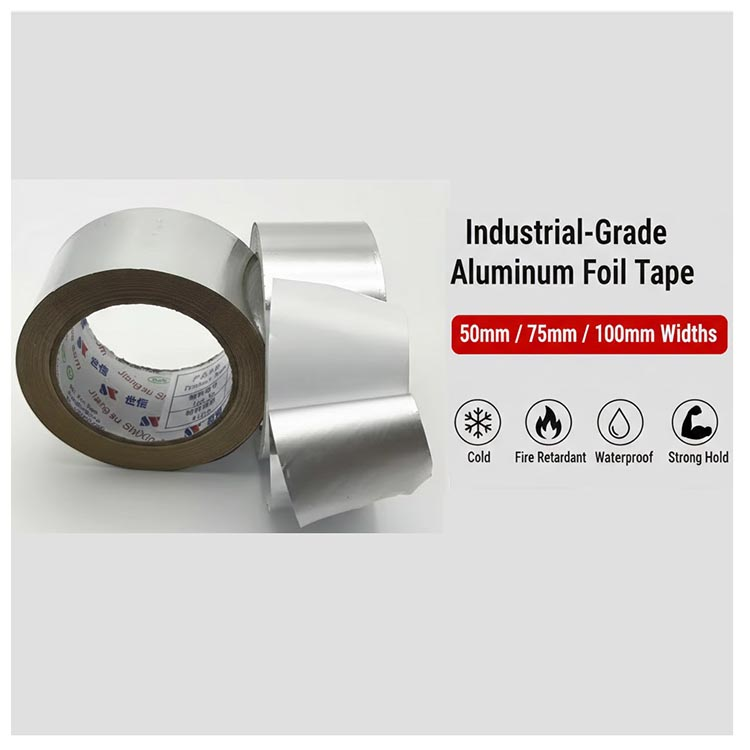

Beszerző mérnökök és műszaki vevők számára a megfelelő kiválasztása hőálló fóliaszalag többet igényel, mint egy felületes pillantást a hőmérséklet-besorolásokra. Megköveteli a ragasztó reológiai viselkedésének, a hátlap kohászati tulajdonságainak és a kompozit teljesítményének szisztematikus értékelését meghatározott környezeti stresszhatások mellett. Ez az útmutató mérnöki szintű elemzést nyújt a tömeges vásárlási döntések meghozatalához.
A teljesítményboríték a hőálló fóliaszalag fém hátlapja és a nyomásérzékeny ragasztó (PSA) rendszer közötti kölcsönhatás határozza meg. A hátlap záró tulajdonságokat, visszaverő képességet és mechanikai szilárdságot biztosít, míg a ragasztónak meg kell őriznie a kohéziós szilárdságot és a kötés integritását, amikor a hőmérséklet megközelíti a polimer lebomlási pontját.
Az emelt hőmérsékleten történő tapadást a polimer viszkoelasztikus tulajdonságai szabályozzák. A hőmérséklet emelkedésével a tapadási modulus csökken, ami potenciálisan kohéziós tönkremenetelhez vezethet, ha a polimer molekulatömege nem elegendő. A térhálósított akrilok és szilikonok a polimerláncok közötti kovalens kötéseknek köszönhetően megtartják hálózati szerkezetüket, amelyek ellenállnak az áramlásnak és felkúsznak a bomlási hőmérsékletükig. A ragasztó üvegesedési hőmérsékletének (Tg) kellően az üzemi hőmérséklet alatt kell lennie ahhoz, hogy biztosítsa a kinedvesedést, ugyanakkor a keresztkötési sűrűségnek elég magasnak kell lennie ahhoz, hogy megakadályozza a nyírási tönkremenetelt.
Az alábbi táblázat összehasonlító elemzést ad a magas hőmérsékletű fóliaszalagoknál használt elsődleges ragasztókémiáról, standard vizsgálati módszerek alapján (ASTM D3654 nyíráshoz, ASTM D3330 lehúzáshoz).
| Ragasztó típus | Max folyamatos üzemi hőmérséklet (°C) | Kezdeti tapadás (Ball Tack, cm) | Nyírási ellenállás 100°C-on (óra a meghibásodásig, 1kg) | UV-állóság (QUV, órákig 50%-os tapadásveszteségig) | Tipikus alkalmazási költségindex |
|---|---|---|---|---|---|
| Térhálós akril | 150-200 | 5-15 (közepes) | > 100 | > 2000 | Közepes |
| Szilikon | 260-300 | 20-30 (alacsony) | > 200 | > 3000 | Magas |
| Hőre keményedő gumi | 150-200 (after cure) | < 5 (alacsony, kikeményedés után) | > 150 | 500-1000 | Közepes-High |
| Normál gumi alapú | 80-120 | < 5 (magas) | < 10 | < 500 | Alacsony |
A szárító szellőzőrendszerei a hőciklus, a szöszképződés és a biztonsági követelmények egyedülálló kombinációját képviselik. A hőálló fóliaszalag a szárító szellőzéséhez igazolni kell azokat az építési előírásokat, amelyeknek a szabványos fóliaszalagok nem felelnek meg.
Észak-Amerikában az UL 181 szabványnak való megfelelés kötelező a merev üvegszálas légcsatornák és rugalmas légcsatornák összekapcsolására vagy tömítésére használt szalagok esetében. Kifejezetten a szárító szellőzőnyílásainál a szalagnak meg kell felelnie az UL 2158 követelményeinek is, amely az elektromos ruhaszárítókra vonatkozik. A tanúsítás a lángterjedés (ASTM E84), a hőmérsékletállóság (tartósan 121°C-os expozíció) és az öregedésállóság szigorú tesztelését foglalja magában. A nem tanúsított szalagok tűzveszélyt jelentenek, mivel a ragasztó meghibásodása miatt a szösz a falüregekbe kerülhet.
A következő táblázat számszerűsíti az UL-listán szereplő kritikus különbségeket hőálló fóliaszalag a szárító szellőzéséhez és egy szabványos általános célú fóliaszalag.
| Tulajdonság (vizsgálati módszer) | UL 181 B-FX listán szereplő szárító szellőzőszalag | Szabványos általános célú fóliaszalag | Mérnöki jelentősége |
|---|---|---|---|
| Lángterjedési index (ASTM E84) | < 25 (A osztály) | Gyakran > 100 vagy nem tesztelt | Megakadályozza a láng továbbterjedését a légcsatorna mentén szösztűz esetén |
| Füstfejlődési index (ASTM E84) | < 50 | Magasly variable | Korlátozza a mérgező füstképződést az égés során |
| Tapadás hőöregedés után (72 óra @ 121°C, %-os visszatartás) | > 80% | Gyakran < 50% vagy a ragasztó cseppfolyósodik | Biztosítja a tömítés hosszú távú integritását a kerékpáros szárító melegében |
| Tüske hajlítási teszt (-18°C-on) | Nincs repedés vagy leválás | Gyakori ragasztó- vagy hátlaptörés | Ellenőrzi az alacsony hőmérsékletű telepítési képességet nem kondicionált helyiségekben |
A fűtési, szellőzési és légkondicionálási (HVAC) rendszerekben, magas hőmérsékletű alumínium fólia szalag HVAC-hoz kritikus fontosságú a rendszer hatékonyságának biztosításában és a légszivárgás megelőzésében, amely a légcsatornás rendszerek energiaveszteségének 20-30%-át teheti ki.
A HVAC szalagoknak ki kell állniuk a pozitív és negatív statikus nyomásnak (általában legfeljebb 2 hüvelyk vízoszlopig). Folyamatos hőmérsékletnek vannak kitéve -40°C-tól kevert levegős kamrában és 80°C-ig a fűtőtekercs közelében. A szalagnak alkalmazkodnia kell az alumínium hátlap és az acél vagy üvegszálas csatorna szubsztrátum közötti eltérő hőtáguláshoz. A túl magas hőtágulási együttható (CTE) eltérése nyírófeszültséget generálhat a kötési vonalon, ami "megjelöléshez" vagy élemeléshez vezethet.
A szalag felépítése – különösen a hátmérő és a megerősítés – megszabja, hogy a szalag alkalmas különböző HVAC szubsztrátumokhoz.
| Termék típusa | Hátsó anyag és vastagság | Ragasztó típus & Coating Weight (gsm) | Szakítószilárdság (N/25 mm, ASTM D3759) | Szakadási nyúlás (%) | Ideális szubsztrátum / alkalmazás |
|---|---|---|---|---|---|
| Halál puha alumínium | AA 1145 / 50-80 µm | Akril / 35-45 | 50-80 | 5-8 | Sima fém csatornák, merev üvegszálas lap |
| Megerősített (üvegszálas szövet) | Alu / 25-50 µm üvegszálas szövetszövet | Akril / 45-55 | 100-150 | 8-15 | Szúrások, szakadások, szabálytalan felületek, hajlékony csatornák |
| FSK (Foil/Scrim/Kraft) | Alu / 25 µm scrim kraft | Akril / 35-45 | 60-90 | 5-10 | Üvegszálas csőlemez, szigetelő borítás |
A kifejezéseket gyakran felcserélhetően használják, ami specifikációs hibákhoz vezet. A **hőálló fóliaszalag és az alumíniumszalag** megértéséhez a teljes anyagkompozitot igazságügyi szakértői vizsgálatnak kell alávetni.
Az „alumínium szalag” egy általános kifejezés, amely bármilyen alumíniumfólia hátlappal ellátott szalagot leír. A "hőálló" egy teljesítménymódosító, amely kifejezetten a ragasztó azon képességére utal, hogy magas hőmérsékleten képes fenntartani a kötési szilárdságot. A gumiragasztóval ellátott szabványos alumínium szalag 80°C-on meghibásodhat, olvadt maradékot hagyva, míg a térhálós akrillal ellátott hőálló változat megőrzi szerkezetét. A beszerzéshez elengedhetetlen a szükséges üzemi hőmérséklet és a ragasztókémia meghatározása.
Ez a táblázat leírja a mérnöki specifikációkat, amelyek elválasztják a valódi nagy teljesítményt hőálló fóliaszalag szabványos alumínium szalagról.
| Paraméter (vizsgálati módszer) | Hőálló fóliaszalag (mérnöki fokozat) | Szabványos alumínium szalag (áru minőségű) |
|---|---|---|
| Hátsó ötvözet/edzett | 1145, 1200, 8011 – Dead Soft (O temperamentum) | Változó, gyakran keményebb tempójú (H18) |
| Hátlap vastagsága (µm) | 50-120 | 25-50 |
| Ragasztókémia | Térhálós akril or Silicone | Normál akril vagy gumi alapú |
| Üzemi hőmérséklet tartomány (°C) | -40-200 (akril) / -70-260 (szilikon) | -20 és 80 között |
| Nyírási tapadás 100°C-on (óra, 1kg/in², ASTM D3654) | > 24 óra (gyakran > 100) | < 1 óra (gyors csúszás) |
| Dielektromos szilárdság (V) | Változó, lehet >1000V vastagabb hátlappal | Alacsony, <500V |
| Költségindex per m² | 1,5x - 3x | 1x (alapvonal) |
Az autók motorháztető alatti és kipufogórendszerei a ragasztószalagok iránti teljesítményigény csúcsát jelentik. A **hőálló fóliaszalagos autókipufogó** alkalmazáshoz olyan anyagokra van szükség, amelyek ellenállnak a hősokknak, a vibrációnak és a vegyi expozíciónak.
A kipufogórendszer hőmérsékleti ciklusokat tapasztal a környezeti hőmérséklettől (-40°C) a 600°C-ot meghaladó üzemi hőmérsékletig az elosztócső közelében. A szalagnak alkalmazkodnia kell a csövek sugárirányú tágulásához és összehúzódásához rétegvesztés nélkül. Ezenkívül a ragasztónak ellenállnia kell az útsók és a savas kipufogógáz által okozott oxidációnak és hidrolízisnek. Ezen okokból kifolyólag a szilikon ragasztók az egyetlen életképes megoldás a kipufogógáz közvetlen érintkezésére, bár a speciális akrilok a forrástól távolabb is használhatók hőárnyékolásra.
Az alábbi táblázat felvázolja a kipufogórendszer különböző zónáihoz szükséges anyagspecifikációkat.
| Kipufogórendszer zóna | Csúcshőmérséklet-tartomány (°C) | Szükséges alátámasztó anyag | Szükséges ragasztó | Elsődleges hiba mód, ha rossz specifikáció |
|---|---|---|---|---|
| Elosztó / turbófeltöltő | 500-650 | Rozsdamentes acél (SS 304/316) vagy alumíniumozott acél | Nincs (mechanikus) vagy kerámia alapú | Ragasztó karbonizálás, hátoldali oxidáció |
| Lefolyócső / Flex Joint | 400-550 | Rozsdamentes acél megerősített | Magas-Temperature Silicone (with ceramic fillers) | Rezgés okozta fáradtság, hősokk-repedés |
| Középcső / Rezonátor | 200-400 | Nagy teherbírású alumínium (80-120 µm) vagy rozsdamentes acél | Szilikon | Ragasztó oxidáció, kötés elvesztése |
| Hangtompító / kipufogócső | 80-200 | Megerősített alumínium | Térhálós akril or Silicone | Kémiai támadás (útsók), delamináció |
A tetőfedő alkalmazásokhoz vízálló és hőtágulásálló szalagok szükségesek. A **vízálló, hőálló fólia tetőfólia szalagot** falburkolatok tömítésére, fém tetők javítására és fényvisszaverő szigetelés csatlakoztatására használják.
A tetőfedő szalagok az UV-sugárzás, a patakzó víz és az extrém hőmérsékleti ingadozás kombinációjával szembesülnek. A szalagnak meg kell őriznie a vízzáró tömítést az évszakokon át. A ragasztónak ellenállnia kell a víz általi lágyulásnak (hidrolitikus stabilitás), és a hátlapnak rugalmasnak kell maradnia alacsony hőmérsékleten is, hogy megakadályozza a repedést.
Az alábbi táblázat összefoglalja a tetőfedési minőségű fóliaszalagok fő teljesítménymutatóit (KPI) az iparági szabványok alapján.
| Teljesítménymutató | Elfogadható specifikáció | Releváns vizsgálati módszer | Miért számít |
|---|---|---|---|
| Vízállóság | Nincs rétegvesztés, <5% adhéziós veszteség 7 napos 23°C-os vízbe merítés után | ASTM D870 / ASTM D903 | Megakadályozza a szivárgást eső és hóolvadás közben |
| UV öregedés | < 25% tapadásveszteség / Nincs repedés 2000 óra QUV után (UVA-340) | ASTM G154, 1. ciklus | Hosszú élettartamot biztosít közvetlen napfénynek kitett helyen |
| Alacsony Temperature Flexibility | Nincs repedés 25 mm-es tüskére hajlítva -29°C-on | ASTM D1970 (módosítva) | Lehetővé teszi a téli telepítést és megakadályozza a téli törést |
| Hő öregedés | 80%-os szakítószilárdság és tapadás 30 nap után 80°C-on | ASTM D3611 | Évekig tartó nyári hőhatást szimulál |
| Lehúzható tapadás a tetőfedő membránokhoz | > 20 N/25mm TPO/EPDM-en (alapozóval) | ASTM D3330 | Biztosítja a biztonságos kötést a szokásos tetőfedő aljzatokhoz |
Nem. A szabványos alumínium szalag nem rendelkezik az UL 181 tanúsítvánnyal, amelyet a szárító szellőzőnyílásaira vonatkozó építési szabályzat megkövetel. Bár kezdetben megtapadhat, a ragasztóanyaga folyamatos hő hatására (80-120°C-os ciklusok) lebomlik, ami meghibásodáshoz, szöszszökéshez és potenciális tűzveszélyhez vezet. Csak minősített hőálló fóliaszalag a szárító szellőzéséhez ellenőrzött láng- és füstbesorolással kell használni.
1 kg-os terhelés alatt 80°C-on a magas hőmérsékletű alumíniumfólia szalag több mint 10 000 percig tart (ASTM D3654), míg a szabványos (szövet hátú) ragasztószalag 10 perc alatt meghibásodik a ragasztó lágyulása miatt. A pozitív nyomású HVAC-rendszereknél ez a nyírási ellenállás kritikus fontosságú a kifújások megelőzésében.
Ellenőrizze a ragasztó specifikációját. Ha a felhordás 150°C-on folyamatos szervizelést igényel, akkor térhálósított akril- vagy szilikonragasztóval ellátott szalagra van szüksége. A gumialapú ragasztókkal ellátott szabványos alumínium szalagok maximális üzemi hőmérséklete 80°C, és meghibásodnak. Kérjen műszaki adatlapot (TDS), amely megadja a "Maximális működési hőmérsékletet" és a "Nyírási tapadást magas hőmérsékleten".
Nem, ez sürgősségi vagy ideiglenes javítás. Míg ezek a szalagok ellenállnak a hőmérsékletnek, a kipufogórendszer vibrációja és hőtágulása végül mechanikai kifáradást okoz a folt szélein. Állandó javításhoz hegesztés vagy mechanikus befogás szükséges. A szalagot hőárnyékolásra, burkolásra és ideiglenes tömítésre tervezték, nem nyomást tartalmazó alkatrészek szerkezeti javítására.
Nem mind, de sok. Az alapozó erősen ajánlott porózus felületekre, mint például fa vagy öregített aszfalt, valamint alacsony felületi energiájú membránokra, mint például TPO vagy EPDM. Tiszta, csupasz fémen (horganyzott acél, alumínium borítás) a nagy teljesítményű akril ragasztók a végső kötés 80-100%-át érhetik el alapozó nélkül, feltéve, hogy a felület zsírtalanított és száraz.
1. ASTM International. (2022). ASTM D3330/D3330M-22 szabványos vizsgálati módszer a nyomásra érzékeny szalag leválási tapadására . West Conshohocken, PA: ASTM International.
2. ASTM International. (2021). ASTM D3654/D3654M-22 szabványos vizsgálati módszer a nyomásra érzékeny szalagok nyírási tapadására . West Conshohocken, PA: ASTM International.
3. UL szabványok és kötelezettségvállalás. (2019). UL 181 szabvány a gyárilag gyártott légcsatornákhoz és légcsatlakozókhoz . Northbrook, IL: Underwriters Laboratories.
4. UL szabványok és kötelezettségvállalás. (2017). UL 2158 szabvány elektromos ruhaszárítókhoz . Northbrook, IL: Underwriters Laboratories.
5. ASTM International. (2020). ASTM E84-20 szabványos vizsgálati módszer az építőanyagok felületi égési jellemzőihez . West Conshohocken, PA: ASTM International.
6. ASTM International. (2019). ASTM G154-16 szabványos gyakorlat fluoreszcens ultraibolya (UV) lámpák nemfémes anyagoknak való kitettségéhez . West Conshohocken, PA: ASTM International.
7. Nyomásérzékeny szalagtanács. (2021). Nyomásérzékeny ragasztószalagok vizsgálati módszerei (15. kiadás) . Northbrook, IL: Pressure Sensitive Tape Council.
8. Nemzetközi Kódex Tanács. (2021). Nemzetközi Mechanikai Szabályzat (IMC) . Country Club Hills, IL: International Code Council. (Lásd a 6. fejezetet – Csővezetékrendszerek).
