Bélés nélküli vs bélelt alumíniumfólia szalag: melyik a jobb hűtési gyártáshoz?

Gyors válasz

Sem a bélés nélküli, sem a bélelt alufólia szalag nem alkalmas a hűtőszekrények és fagyasztók gyártására. A helyes formátum az alkalmazás helyétől, az összeszerelési módtól és a későbbi gyártási folyamattól függ.

A bélés nélküli alumíniumfólia szalag gyakran jól illeszkedik a folyamatos felhordáshoz, az ismétlődő csőrögzítéshez és a gyártási környezetekhez, ahol a lehúzható bélés kezelésének kiküszöbölése leegyszerűsítheti a folyamatot.

A béléssel ellátott alumíniumfólia szalag általában könnyebben használható, ha az alkalmazás pontos pozícionálást, elő- vagy kivágott alkatrészeket vagy a ragasztófelület kiterjesztett védelmét igényli a felhelyezés előtt.

Javasolt kiválasztási sorrend: Alkalmazás → Gyártási folyamat → Szalaggyártás → Ragasztó → Hátoldali kezelés → Gyártási vonal érvényesítése

A hűtési OEM-ek számára nem az a hasznosabb kérdés, hogy melyik tekercs egységára alacsonyabb, hanem az, hogy melyik konstrukció biztosítja a stabilabb folyamatot és az alacsonyabb teljes alkalmazási költséget.

Mi a különbség a bélés nélküli és a bélelt alumíniumfólia szalag között?

Az alapvető különbség az, hogy egy külön leválasztó anyag védi-e a ragasztót. Ez a különbség érinti a letekercselést, a ragasztóvédelmet, az átalakítást, az elhelyezést és a hulladékkezelést.

Bélés nélküli alumínium fólia szalag

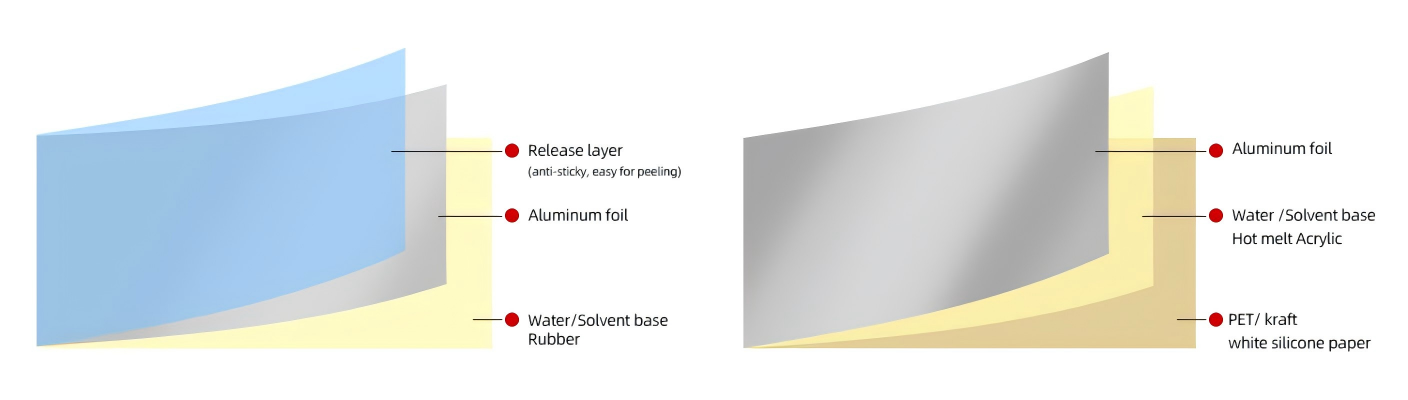

Egy tipikus konstrukció a következőképpen ábrázolható:

Leválasztással kezelt felület Alumíniumfólia Nyomásérzékeny ragasztó

Bélés nélküli alumínium fólia szalag öntekercselő konstrukciót használ. A ragasztó érintkezik a tekercsben lévő előző réteg leválasztott hátoldalával, így a szalag feltekercselés után közvetlenül felhordható anélkül, hogy külön elválasztó papírt vagy fóliát eltávolítana.

Alumínium fólia szalag béléssel

Egy tipikus konstrukció a következőképpen ábrázolható:

Alumíniumfólia Nyomásérzékeny ragasztó Papír/fólia kihúzása

A bélés védi a ragasztót a felhordásig. Bár a bélés eltávolítása egy folyamatlépést jelent, gyakorlati előnyöket biztosíthat az átalakítás, az elővágott alkatrészek, a kezelés és a precíziós elhelyezés terén.

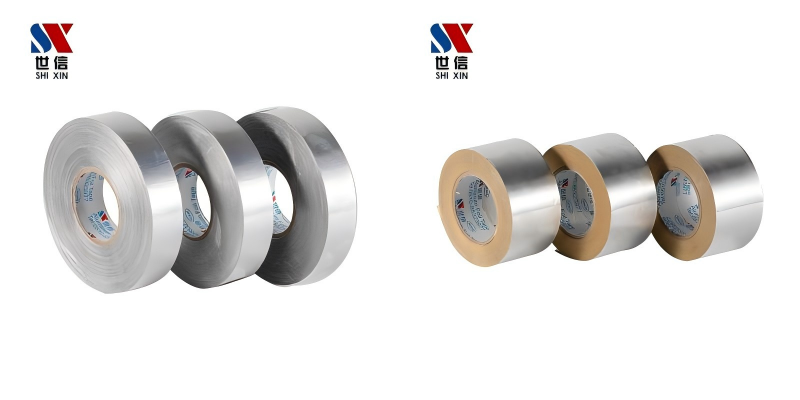

Bélés nélküli vs Béléses alumíniumfólia szalag

Tényező	Bélés nélküli fóliaszalag	Fólia szalag béléssel
Kioldó bélés	Egyik sem	Papír vagy film
Alapvető alkalmazás	Lazítson és alkalmazza	Távolítsa el a bélést, majd alkalmazza
Folyamatos működés	Jól alkalmas ismétlődő futáshoz	Alkalmas; a hatékonyság a bélés kezelésétől függ
Béléshulladék	Egyik sem	Használat közben keletkezik
Ragasztó védelem	Letekerés után szabaddá válik	Alkalmazásig védett
Precíziós pozicionálás	A rögzítés és a rögzítés kialakításától függ	Általában könnyebben irányítható
Kivágott / elővágott alkatrészek	Általában nem az első választás	Jól alkalmas
Automatizálás	Öntekervényes etetőrendszerek	Bélés-peeling vagy stancolt adagolórendszerek
A folyamat fő előnye	Kevesebb lépés és kevesebb hulladék	Átalakítás, pozicionálás és ragasztóvédelem

Az „automatizálásra alkalmas” nem jelenti azt, hogy az automatizált vonalnak bélés nélküli szalagot kell használnia. Az automatikus béléseltávolítással, kivágott adagolással vagy pontos alkatrészelhelyezéssel rendelkező rendszer jobban illeszkedik a béléses szerkezethez.

A megfelelő formátumnak követnie kell a berendezést, a munkaállomás ciklusát és a kezelési módot.

Miért működik jól a bélés nélküli fóliaszalag a hűtőgép gyártósorokon?

1. Közvetlenebb, folyamatos jelentkezési folyamat

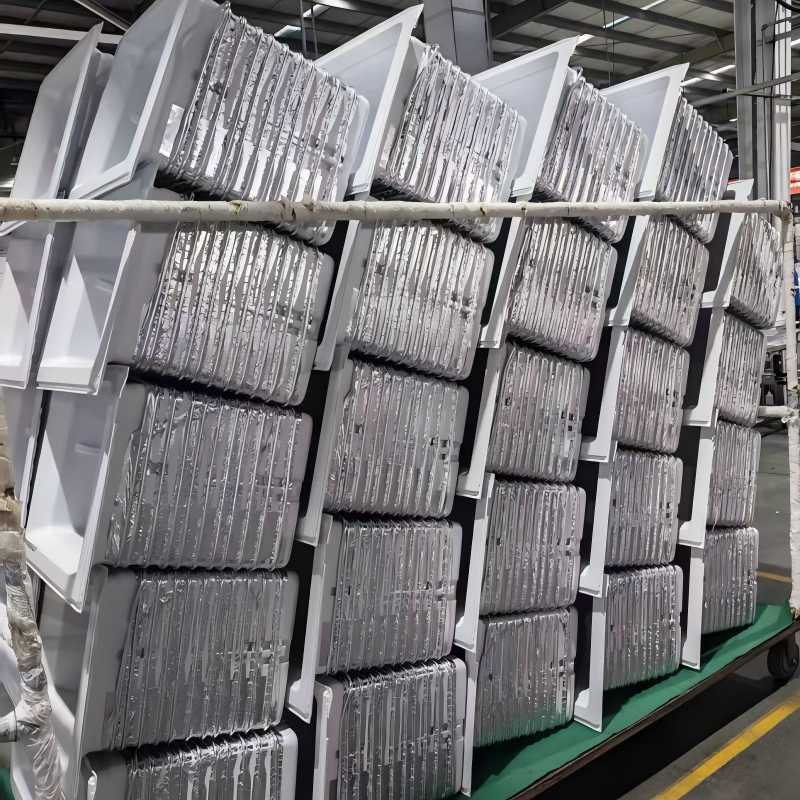

A fóliaszalagot általában a hűtőszekrények és fagyasztók gyártásában használják a kondenzátorcsövek, az elpárologtatóhoz kapcsolódó alkatrészek és egyéb rögzítést, hőérintkezőt vagy tömítést igénylő területek rögzítésére. A folyamatos felhordó állomásokon a bélés nélküli anyag eltávolítja a különálló bélés-lehúzási és bélés-ártalmatlanítási lépéseket.

Bélés nélküli: Letekerés → Pozíció → Nyomja meg Bélés: Letekerés → Bélés eltávolítása → Bélés fogantyúja → Pozíció → Nyomja meg

A nagy volumenű gyártás során az ismételt kezelési lépések, a tekercscserék, a munkaállomások hulladékai és a berendezések kompatibilitása mind hozzájárulnak a valós folyamatköltségekhez.

2. Nincs kioldópapír vagy elválasztó fóliahulladék

A bélelt szalag papírt vagy fóliát termel, amelyet össze kell gyűjteni és el kell távolítani a munkaállomásról. A nagyfrekvenciás állomásokon ez magában foglalhatja a hulladékgyűjtést, a takarítást, a szállítást és a kiselejtezett betét berendezésektől való távol tartását.

A bélés nélküli konstrukció eltávolítja ezt az anyagáramot, így annak értéke jobban értékelhető a teljes felhordási költség alapján, nem pedig önmagában a tekercs árán.

3. Praktikus hosszú vagy ismétlődő futáshoz

Ahol a szalagot folyamatosan vagy hasonló helyeken alkalmazzák, az öntekercselő tekercs leegyszerűsítheti az anyagadagolást és -kezelést. Minden termelékenységi előnyt továbbra is ellenőrizni kell a tekercs hosszával, a letekercselő erővel, a gép sebességével és a kezelő módszerével.

Mikor illeszkedik jobban a béléssel ellátott fóliaszalag?

1. Vágott vagy elővágott alkatrészek

Ha a szalagot körökké, téglalapokká, egyedi profilokká, pozícionáló foltokká vagy más meghatározott formákká alakítják, a leválasztó fólia megtámaszthatja a ragasztóréteget a stancolt vágás, a szállítás és a tárolás során. Ezekben az esetekben a bélelt szerkezet általában könnyebben feldolgozható és kezelhető.

2. Szigorú elhelyezési követelmények

A bélés nélküli szalag letekercselése után a ragasztó azonnal szabaddá válik. Nagy tapadású ragasztó esetén az idő előtti érintkezés csökkentheti az áthelyezés lehetőségét. A bélelt szalag lehetővé teszi a ragasztó ellenőrzött, fokozatos expozícióját a felhelyezés során.

3. Ragasztóvédelem a végső elhelyezés előtt

Fémrészecskékkel, műanyagporral, olajjal vagy gyakori kézi kezeléssel rendelkező gyártási területeken a szabadon lévő ragasztófelület érzékenyebb a szennyeződésekre. A bélés különösen hasznos az előre kivágott alkatrészeknél, amelyeket a végső összeszerelés előtt tárolni vagy a munkaállomások között kell mozgatni.

Melyik formátum illik a különböző hűtőszekrények gyártási folyamataihoz?

Kondenzátor cső rögzítése

Folyamatos, ismétlődő kondenzátorcső rögzítéshez, bélés nélküli alumínium fólia szalag gyakran érdemes először értékelni. A végső döntésnek továbbra is figyelembe kell vennie az adagolóberendezést, a ragasztóteljesítményt, a tekercs méreteit és a későbbi gyártási lépéseket.

Ha a PU poliuretán hab befecskendezését követi a szalag felhordása, akkor a szalag hátoldali kezelése és a tényleges habosító anyagok és folyamat közötti kompatibilitást is érvényesíteni kell.

Miért kell a PU hab kompatibilitást külön érvényesíteni?

Egyes hűtőszekrény kondenzátorcsöves konstrukciókban a felvitt fóliaszalag ezt követően belép a PU habosítási folyamatba. Ebben a szakaszban a szalag hátsó felülete a hab által érintkező felületek egyikévé válhat.

A bélés nélküli alumíniumfólia szalagnak általában szabályozott felszabadulású kezelésre van szüksége a fólia hátoldalán a stabil letekercselés érdekében. A különböző felszabadulási rendszerek, PU-készítmények és habzási körülmények eltérően viselkedhetnek ezen a felületen, ezért a hagyományos lehúzási tapadási adatok önmagukban nem elegendőek az alkalmasság megerősítéséhez.

Ha a hátoldali kezelés nem kompatibilis a későbbi PU habosítási eljárással, a hab tapadása a ragasztott terület körül befolyásolható. Azt, hogy ez egy adott alkalmazásnál előfordul-e, a tényleges anyagkombináció és a gyártási habosítási feltételek alapján kell ellenőrizni.

A PU habosítás előtt használt bélés nélküli fóliaszalag esetében az ajánlott érvényesítés a következőket tartalmazza:

• Letekerési teljesítmény: stabil kioldás túlzott nyújtás, szakadás vagy ragasztóanyag-átvitel nélkül;
• Kiadási stabilitás: állandó viselkedés a tárolási és üzemi hőmérsékleteken;
• PU hab kompatibilitás: interfész viselkedése a tényleges PU összetétellel;
• Ragasztási teljesítmény: tapadási, leválasztási és tartási teljesítmény a célfelületen;
• Szezonális folyamatstabilitás: állandó működés a környezeti hőmérséklet változásai révén;
• Gyártósor érvényesítés: kísérletek tényleges sorsebességgel, nyomással és habzási feltételekkel.

Ha a PU-habosítás a hűtőszekrény folyamatának része, a gyártási jóváhagyásnak tartalmaznia kell egy tényleges habosítási próbát, ahelyett, hogy csak szabványos szalagvizsgálati adatokra hagyatkozna.

Párologtató vagy hűtőelem rögzítése

Bármelyik formátum megfelelő lehet. A bélés nélküli szalag gyors, ismétlődő rögzítés szempontjából értékelhető, míg a bélelt szalag általában könnyebben irányítható meghatározott előre vágott hosszúságok, precíziós elhelyezés, préselt alkatrészek vagy összetett kézi összeszerelés esetén.

Szigetelés varrás és folyamatos tömítés

Hosszabb folyamatos varratok esetén a bélés nélküli szalag csökkentheti a bélés eltávolításának lépéseit és a munkaállomás hulladékát. Ha a folyamat előre vágott alkatrészeket vagy kiterjesztett ragasztóvédelmet igényel, a bélelt konstrukció lehet a legjobb illeszkedés.

Vágott fólia alkatrészek

A stancoláshoz, lyukasztáshoz, elővágáshoz vagy több állomásos kezeléshez általában praktikusabb a lehúzható béléssel ellátott fóliaszalag. A fő követelmények itt az átalakítás, a pozicionálás és a kezelés, nem pedig az alkalmazási sebesség.

A vonalhajózás csak az első választási döntés

A hűtőberendezések gyártásánál a bélés nélküli és a bélelt gyártás csak egy része a specifikációnak. Ugyanilyen fontosak lehetnek a fólia vastagsága, a ragasztókémia, a leválasztási kezelés, a tekercs méretei és a berendezés beállításai.

1. Alumíniumfólia vastagság

A fólia vastagsága befolyásolja a szakítószilárdságot, a szakítószilárdságot, az alakformáló képességet, az átalakítási stabilitást és az összeállítás termikus viselkedését. A vastagabb fólia nem automatikusan jobb. Az ívelt felületek nagyobb alakíthatóságot, míg a mechanikailag megerőltető pozíciók nagyobb szerkezeti szilárdságot igényelhetnek.

2. Ragasztórendszer

A gyakori rendszerek közé tartozik a vízbázisú akril, oldószer alapú akril, gumi alapú ragasztó és más alkalmazás-specifikus készítmények. A kiválasztásnál figyelembe kell venni az aljzatot, a kezdeti tapadást, a tartóerőt, a hőmérsékletet, az öregedési követelményeket, a gyártási sebességet és a későbbi folyamatokat. A kezdeti tapadás önmagában nem megfelelő jóváhagyási kritérium egy hosszú távú OEM-alkalmazáshoz.

3. Oldja az erőt

A tekercselési erő a bélés nélküli szalag kulcsfontosságú gyártási paramétere. A túlzott letekercselő erő megnehezítheti a kezelést, megnyújthatja vagy elszakíthatja a fóliát, és megzavarhatja a gép adagolását. A rossz szabályozás a gördülési stabilitást is befolyásolhatja. Ezért a tekercselési viselkedést a tekercsépítéssel, a hátoldali kezeléssel és a gyártóberendezéssel együtt kell érvényesíteni.

4. Hátoldali kioldó kezelés

A bélés nélküli szalag hátoldali leválasztó kezelésének egyensúlyba kell hoznia a tiszta letekercselést, a csökkentett ragasztóanyag-átvitelt és a későbbi folyamatokkal való kompatibilitást. Ahol PU habosítás, laminálás vagy egyéb érintkezési folyamat következik, a hátoldali kezelést nem szabad csak letekercselési segédanyagként kezelni.

5. Szélesség és tekercs hossza

Folyamatos vagy automatizált gyártósorokon a szalag szélessége és a tekercs hossza befolyásolja a tekercscsere gyakoriságát, a gépek kompatibilitását, a munkaállomás ciklusát, az anyagfelhasználást és a készletkezelést. Az OEM-programok gyakran profitálnak a tényleges berendezéshez és folyamathoz igazított méretekből.

Hogyan válassza ki a hűtőszekrény gyártója a megfelelő fóliaszalagot?

1. lépés: Térképezze fel a tényleges folyamatot

A szalag kiválasztása előtt határozza meg a valós gyártási feltételeket:

• Hol van felhelyezve a szalag?
• Melyik alkatrészt javítják vagy fedik le?
• Az alkalmazás manuális vagy automatizált?
• Folyamatosan vagy különálló darabként alkalmazzák a szalagot?
• PU habosítás, laminálás vagy más folyamat következik?
• Kivágásra, elővágásra vagy precíziós pozicionálásra van szükség?

2. lépés: Azonosítsa az aljzat és a felület állapotát

Az aljzat tartalmazhat fémet, műanyagot, habot, bevonatos acélt, alumíniumot és kompozit anyagokat. A felületi energia, a szennyeződés, a bevonatok és a tényleges felhordási hőmérséklet szintén befolyásolhatja a ragasztó kiválasztását.

3. lépés: Válassza ki a Bélés nélküli vagy a Béléses konstrukciót

Először vegye figyelembe a bélés nélküli konstrukciót, ha a folyamat magában foglalja:

• nagyfrekvenciás ismétlődő alkalmazás
• folyamatos ragasztás
• csökkenti a leválasztó bélés hulladékát
• stabil öntekercselő szalagadagolásra alkalmas berendezés

Először fontolja meg a bélelt szerkezetet, ha a folyamat megköveteli:

• préselés vagy lyukasztás
• precíziós pozicionálás
• előre vágott alkatrészek
• összetett alkatrészkezelés
• a ragasztófelület hosszabb védelme

4. lépés: Határozza meg az anyagszerkezetet

Ezután értékelje a fólia vastagságát, a ragasztó kémiáját, a tapadást, a tartóerőt, a hőmérsékleti követelményeket, a kioldási teljesítményt, a hátoldal kezelését és a tekercs méreteit.

5. lépés: Érvényesítés a gyártósoron

A laboratóriumi adatok hasznosak a szűréshez, de nem helyettesítik teljes mértékben az OEM-sorozatú kísérleteket. A tömeggyártás jóváhagyása előtt értékelje:

• lazítási stabilitás;
• tényleges alkalmazási sebesség;
• fólia nyújtás, szakadás vagy gyűrődés;
• élemelés vagy ragasztóátvitel;
• alacsony hőmérsékletű, termikus ciklus vagy öregedési teljesítmény;
• PU hab kompatibilitás adott esetben;
• tételenkénti konzisztencia.

Az előnyben részesített szalag az, amely a valós gyártási körülmények között stabilabb folyamatot, alacsonyabb újrafeldolgozási kockázatot és ésszerűbb összköltséget biztosít.

Valóban olcsóbb a bélés nélküli fóliaszalag?

Nem feltétlenül. A hasznosabb összehasonlítás a teljes alkalmazási költség, nem pedig önmagában a szalag beszerzési ára.

Alkalmazási összköltség = Szalagköltség Munkavégzési idő Béléskezelés Hulladékelhelyezési Állásidő Elutasítás / Újrafeldolgozás költsége

A bélés nélküli szalag csökkentheti a leválasztható anyagok kezelését és néhány felhordási lépést, ami értékes lehet a folyamatos, nagy volumenű gyártás során. Ha azonban a folyamat gyakori áthelyezést, összetett stancolást vagy további kezelési vezérlőket igényel, ezek az előnyök a folyamat más részein ellensúlyozhatók.

Egy OEM-beszerző csapat számára az elfogadott kész hűtőszekrényenkénti költség gyakran jelentősebb, mint a szalag négyzetméterenkénti költsége.

Hogyan támogatja a Shixin a hűtőszalag kiválasztását?

Jiangsu Shixin ragasztószalag Product Co., Ltd. 2005 óta gyárt ipari ragasztószalagokat, és hosszú távú alkalmazási tapasztalattal rendelkezik a hűtőszekrények, fagyasztók és háztartási gépek gyártásában. A hűtési projekteket az alkalmazás helye, az aljzat, a gyártási folyamat, a ragasztókémia, a fólia vastagsága, a letekercselési követelmények, a PU habzási feltételek, az üzemi hőmérséklet, a tekercsméretek és a berendezés követelményei alapján értékelik.

Az egyik hűtőgép kondenzátorcsöves alkalmazásnál a Shixin beállította a bélés nélküli alumíniumfólia szalag hátoldali kezelési rendszerét, hogy jobban illeszkedjen az ügyfél ragasztórendszeréhez és a gyártási feltételekhez, különös figyelmet fordítva a tekercselésre és a feldolgozási stabilitásra a szezonális hőmérséklet-változások során. Az ügyfél gyártási folyamatában történt érvényesítést követően a megoldás javította a gyártási stabilitást, miközben körülbelül 10–15%-kal csökkentette a szalag beszerzési költségeit az adott projektben.

Ez az eredmény alkalmazás-specifikus volt, és nem értelmezhető univerzális megtakarításként. A tényleges költségváltozások az anyagszerkezettől, a méretektől, a rendelési mennyiségtől, a berendezésektől és a folyamat feltételeitől függenek.

GYIK

1. Melyik a jobb hűtőgépgyártáshoz, a bélés nélküli vagy a bélelt alufólia szalag?

Egyik formátum sem jobb általánosan. A bélés nélküli szalag gyakran hatékonyabb az ismétlődő folyamatos felhordáshoz és a bélés csökkentett kezeléséhez. A bélelt szalag általában jobban megfelel stancolásra, precíziós pozicionálásra, előre kivágott alkatrészekre és olyan alkalmazásokra, amelyeknél a felhelyezés előtt ragasztóvédelemre van szükség.

2. Minden automatizált gyártósoron használjon bélés nélküli fóliaszalagot?

Nem. Az öntekercselős adagolórendszerek előnyben részesíthetik a bélés nélküli anyagokat, míg az automatikus béléseltávolítással, stancolt adagolással vagy precíziós elhelyezéssel rendelkező berendezések jobban illeszthetők a bélelt szerkezethez.

3. Melyik formátum jobb a hűtőszekrény kondenzátor-cső rögzítéséhez?

Folyamatos, nagyfrekvenciás kondenzátorcsöves rögzítéshez gyakran érdemes először a bélés nélküli fóliaszalagot értékelni. Ha PU-habosítás következik, a hátoldali kezelés kompatibilitását a tényleges habosítási folyamattal is érvényesíteni kell.

4. Használhatja ugyanazt a ragasztót a bélés nélküli és a bélelt fóliaszalaghoz?

Használhatnak hasonló ragasztócsaládokat, de a bélés nélküli szalaghoz olyan hátoldali leválasztó rendszerre is szükség van, amely a ragasztóval együtt működik, hogy stabil letekercselést biztosítson és minimalizálja a ragasztóanyag-átvitelt.

5. A béléssel ellátott fóliaszalag jobb stancoláshoz?

Általában igen. Az elválasztó papír vagy fólia megtámasztja a ragasztóréteget az átalakítás, a kezelés, a tárolás és a precíziós elhelyezés során.

6. Mit kell tesztelniük a hűtőszekrény eredeti gyártóinak az új fóliaszalag jóváhagyása előtt?

Az ajánlott érvényesítés magában foglalja a lehúzási tapadást, a tartóerőt, a letekerési teljesítményt, a méretállandóságot, az alacsony hőmérsékleten vagy a termikus ciklus viselkedését, a tétel konzisztenciáját és a gyártósor tényleges teljesítményét. Ha PU habosodásról van szó, tesztelje a kompatibilitást a valós anyag- és habzási körülmények között.

CTA

Nem biztos abban, hogy hűtőberendezéséhez bélés nélküli vagy bélelt fóliaszalagra van szüksége?

A megfelelő konstrukció az alkalmazás helyétől, az aljzattól, a gyártási módszertől és a későbbi gyártási lépésektől függ.

Küldje el a Shixin-nek az alkalmazás helyét, az aljzatot, a szalagméreteket, a gyártási módszert és azt, hogy PU habosításról vagy préselésről van-e szó. Csapatunk segíthet a megfelelő fóliakonstrukció, ragasztórendszer és béléskonfiguráció kiértékelésében.
