A HVAC csőjavító szalag végső műszaki kézikönyve: teljesítmény, alkalmazás és mérnöki szabványok

A légcsatorna tömítésének kritikus jelentősége

A meghibásodott csatornarendszer több, mint egy kisebb kellemetlenség; az energiapazarlás és a mechanikai igénybevétel elsődleges forrása. A nagy teljesítmény kihasználása HVAC csőjavító szalag számos kritikus működési problémát kezel:

• Energiahatékonyság: Az ipari energiaauditok szerint a szivárgó csatornák akár 20-30%-kal is csökkenthetik a rendszer hatékonyságát. A megfelelő tömítés biztosítja, hogy a kondicionált levegő hőveszteség nélkül elérje rendeltetési helyét.
• Beltéri levegőminőség (IAQ): A nem tömített illesztések beszívhatják a port, az üvegszálas szigetelőrészecskéket és a nedvességet a kondicionálatlan helyekről, például a kúszóterekről vagy a padlásról.
• A rendszer élettartama: Karbantartással statikus nyomás , a HVAC ventilátor motorjának nem kell túlhajszolnia, hogy kompenzálja a levegőveszteséget, ezáltal meghosszabbítja a mechanikus berendezés élettartamát.

A „Javítószalag” szerep meghatározása

A professzionális HVAC-kontextusban a „javítószalag” kifejezés a szalagok azon kategóriájára utal, amelyek megfelelnek a meghatározott követelményeknek UL (Underwriters Laboratories) szabványoknak. Ezek a szalagok nem pusztán ragasztócsíkok, hanem a szerkezeti tömítés . Tartós kötést kell biztosítaniuk különböző aljzatokhoz, beleértve a horganyzott acélt, alumíniumot és rugalmas polietilén csatornákat.

Műszaki paraméterek összehasonlítása: energiaveszteség vs. lezárt rendszerek

A professzionális minőségű tömítés hatásának számszerűsítésére az alábbi táblázat szemlélteti a teljesítménybeli különbségeket a tipikus szivárgásokkal rendelkező rendszer és a kiváló minőségű tömítéssel megerősített rendszer között HVAC csőjavító szalag .

Teljesítménymutató	Nem tömített/szivárgó rendszer	Professzionális ragasztószalaggal lezárva
Statikus nyomás karbantartása	Inkonzisztens / alacsony	Stabil / nagy hatékonyságú
Levegőszivárgási arány	15% - 40% veszteség	< 5% veszteség
Energiafogyasztás	Magas (megnövekedett ciklusok)	Optimalizált (alacsonyabb futási idő)
Nedvesség gát	Nem létezik (hajlamos a páralecsapódásra)	Kiváló (megakadályozza a CUI-t)
A tömítés élettartama	< 1 év (szigetelőszalag meghibásodás)	20 év (UL-minősítésű akril)

Működési stabilitás

Ahhoz, hogy egy javítás szakszerűnek minősüljön, a HVAC csőjavító szalag „állésó” javítást kell kínálnia. Ehhez olyan ragasztóra van szükség, amely képes kezelni termikus kerékpározás -a fémcsatornák ismételt kitágulása és összehúzódása, amikor a rendszer vált a fűtési és hűtési módok között. Kiváló minőségű szalagokat használnak oldószeres akril ragasztók amelyek az idő múlásával ténylegesen megerősítik a köteléküket, biztosítva, hogy a rendszer légmentes maradjon a működési életciklusa során.

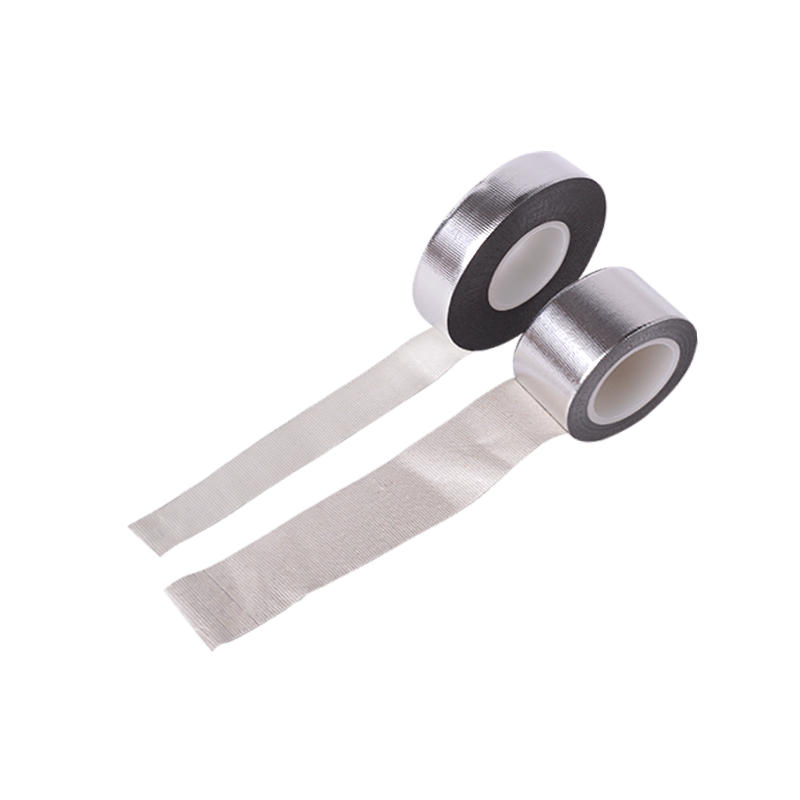

1. Alumíniumfólia szalag (a szakmai szabvány)

Az alumínium fóliaszalag az elsődleges választás a merev fém csővezetékek tömítésére. Ez egy „halálpuha” alumínium hordozóból áll, amely nagy teljesítményű bevonattal van bevonva oldószeres akril ragasztó . Fémes jellege abszolút párazáróvá teszi, megakadályozva a levegő- vagy nedvességcserét az illesztéseknél.

• Hővisszaverődés: A magas emissziós tényező lehetővé teszi a sugárzó hő visszaverését, fenntartva a levegő hőmérsékletét a csatornán belül.
• Szervetlen stabilitás: A műanyaggal ellentétben az alumínium nem bomlik le UV expozíció vagy oxidatív stressz.
• Láng terjedése: Természetesen nem éghető, megfelel a szigorú építési tűzvédelmi előírásoknak.

2. UL 181A-P és 181B-FX tanúsítvánnyal rendelkező szalagok

A professzionális szerződéskötés során a szalagoknak gyakran meg kell felelniük a konkrét Underwriters Laboratories (UL) szabványok az építési ellenőrzések teljesítéséhez. Ezek nem csak anyagtípusok, hanem szabályozási teljesítménybesorolások.

• UL 181A-P: Kifejezetten erre tervezték merev üvegszálas csatornalemez . Ezek a szalagok általában nagy teherbírású fóliát és speciális ragasztót tartalmaznak, amely a rostos felülethez tapad.
• UL 181B-FX: Úgy tervezték rugalmas légcsatornák és lezárások. Ezek a szalagok gyakran film alapúak (BOPP) vagy szövet alátámasztottak, hogy lehetővé tegyék a rugalmas csövek mozgását és tágulását.

3. Öntött tömítőszalagok

A nagy hézagokat vagy egyenetlen felületeket érintő javításokhoz a masztixszalagok vastag réteget biztosítanak butil gumi vagy módosított aszfalt. „Tömítésként a tekercsben” működnek, és rendkívüli vastagságot biztosítanak a szerkezeti üregek kitöltéséhez ott, ahol a szabványos vékonyfilmes szalagok meghibásodhatnak.

Műszaki anyagok összehasonlítása

Az alábbi táblázat összehasonlítja a leggyakoribb műszaki jellemzőket HVAC csőjavító szalag ipari és lakossági környezetben használt kategóriák.

Műszaki tulajdonság	Alumínium fólia szalag	UL 181B-FX (fólia/szövet)	Butil masztix szalag
Hátsó anyag	Halálpuha alumínium	BOPP / fémezett szövet	Fóliával laminált butil
Ragasztó típus	Oldószer akril	Magas tapadású akril	Butil gumi vegyület
Hőmérséklet tartomány	-35°C és 120°C között	-20°C és 90°C között	-40°C és 110°C között
Gőzáteresztő képesség	0,00 Perms (abszolút)	Alacsony vagy közepes	Alacsony
Alkalmazhatóság	Kiváló (formákra formázható)	Kiváló (rugalmas)	Közepes (nagy vastagságú)
Ideális szubsztrátum	Horganyzott fém / fólialap	Polietilén Flex csatorna	Egyenetlen fugák / tetőszellőzők

4. Ragasztókémia: akril vs. gumi

A felülvizsgálat során HVAC csőjavító szalag , a ragasztó kiválasztása ugyanolyan kritikus, mint a hátlap. Akril ragasztók előnyben részesítik a hosszú távú alkalmazásokat, mivel ellenállnak a hőnek és az UV-sugárzásnak, és idővel egyre erősebbek. Gumi alapú ragasztók sokkal magasabb „kezdeti tapadást” (azonnali megfogást) kínál, amely hasznos a gyors összeszereléshez mérsékelt beltéri környezetben, de szélsőséges körülmények között meghibásodhat termikus kerékpározás több szezonon keresztül.

1. Tapadási szilárdság és hámlasztási tapadás

Tapadási szilárdság a szalag azon képességére utal, hogy bizonyos hordozókhoz, például horganyzott acélhoz, alumíniumhoz vagy műanyaghoz tapad. A professzionális minőségű szalagokat a ASTM D-3330 szabvány a „leválasztási tapadás” mérésére – a szalag felületről való eltávolításához szükséges erő.

• Kezdeti tapadás: A ragasztó azonnali megragadása érintkezéskor.
• Hosszú lejáratú kötvény: A ragasztó (jellemzően oldószeres akril) azon képessége, hogy 24-72 óra alatt „kinedvesedjen” és állandó kémiai kötést hozzon létre.

2. Szakítószilárdság és lyukasztási ellenállás

Mivel a HVAC rendszerek nyomás alatt vannak, a szalagnak magasnak kell lennie szakítószilárdság hogy ellenálljon a szétrepedezésnek vagy a varratok elszakadásának. Szúrásállóság Ugyanilyen létfontosságú, különösen akkor, ha a csatornákat tömítjük mászóterekben vagy padlásokon, ahol a rutin karbantartás során mechanikai sérülések keletkezhetnek.

3. Termikus besorolás és üzemi hőmérséklet

A csatornarendszer extrém tapasztalatai termikus kerékpározás . A szalagnak rugalmasnak kell maradnia télen (fűtési ciklusok alatt), és meg kell őriznie nyírószilárdságát nyáron (hűtés közben). Kiváló minőségű HVAC csőjavító szalag „Szolgáltatási hőmérséklet-tartományra” van besorolva, amely messze meghaladja a normál környezeti feltételeket.

A teljesítménymutatók műszaki összehasonlítása

Az alábbi táblázat összehasonlító áttekintést nyújt a különböző csőtömítési környezetekhez szükséges teljesítményparaméterekről.

Teljesítménymutató	Standard Residential Grade	Nagy teljesítményű ipari minőségű
Lehúzási tapadás (acélhoz)	40-50 oz/inch	60-100 oz/inch
Szakítószilárdság	20-25 font/hüvelyk	35-50 font/inch
Minimális alkalmazási hőmérséklet	10°C (50°F)	-20°C (-4°F) (minden időjárási fokozat)
Maximális szervizhőm	80°C (176°F)	120°C és 150°C között (248°F - 302°F)
Láng terjedési index	< 25	< 10 (nagy biztonság)
Smoke Developed Index	< 50	< 10 (nagy biztonság)

4. Nyírási szilárdság és „kúszási” ellenállás

Függőleges csővezetékben vagy nagynyomású csatlakozótérben a szalag „nyíró” hatásnak van kitéve – ez egy csúszóerő. Nyírószilárdság (vagy kúszásállóság) azt méri, hogy a ragasztó mennyire ellenáll az aljzatról való lecsúszásnak állandó terhelés mellett. Mert HVAC csatorna javítás , a nagy nyírószilárdság kötelező, hogy a szalag ne lobogjon vagy leváljon a széleiről az évek során.

5. Vízgőzáteresztő képesség (perm minősítés)

A légcsatorna tömítés elsődleges feladata, hogy a párazáró . A Perm minősítés méri a szalagon áthaladó vízgőz mennyiségét. A 0,00-as besorolás (szilárd alumíniumfóliával érhető el) a mércéje a megelőzésnek páralecsapódás és nedvesség behatolása, amelyek a szigetelőrétegeken belüli rozsda és mikrobaszaporodás vezető okai.

1. Merev fém csővezeték tömítés

Kereskedelmi és lakossági nagysebességű rendszerekben, horganyzott acél csatornák a szabványok. Az illesztések, varratok és karimás csatlakozások hajlamosak a levegő szivárgására a vibráció és a hőtágulás miatt. Alumínium fólia szalag itt az elsődleges megoldás, amely egy fém-fém tömítést biztosít, amely fenntartja a rendszert statikus nyomás .

• Jelentkezés: Hosszanti varratok és kerületi hézagok tömítése.
• Előny: Légmentes kötést hoz létre, amelyet nem befolyásol a kemence hőcserélőinek magas hőmérséklete.

2. Rugalmas csőcsatlakozások és javítások

A rugalmas csatornák egy polimer bélésbe burkolt huzalspirálból állnak, amelyet üvegszálas szigetelés és párazáró köpeny vesz körül. Ezek javításához magas szalag szükséges megfelelhetőség and megnyúlás . UL 181B-FX Ezekhez az alkalmazásokhoz a névleges szalagok kötelezőek, hogy a tömítés repedés nélkül együtt tudjon mozogni a csatornával.

• Jelentkezés: Hajlékony csatornák csatlakoztatása a felszállásokhoz vagy a külső köpenyben lévő véletlen defektek javítása.
• Előny: Megakadályozza az „izzadást” (kondenzációt) azáltal, hogy helyreállítja a külső párazáró épségét.

3. Üvegszálas csatorna tábla megerősítése

A légcsatorna lapok merev, nagy sűrűségű üvegszálas lapok. Amikor ezeket a táblákat csatornákká alakítják, a sarkokat és a „V-horony” illesztéseket le kell tömíteni. Ehhez általában szalagra van szükség UL 181A-P -amely áthatol a rostos felületen, hogy létrehozza a szerkezeti kötés .

Műszaki összehasonlítás: Alkalmazási követelmények aljzatonként

A következő táblázat azt szemlélteti, hogy a műszaki követelmények hogyan változnak a javítandó HVAC-komponens alapján.

Aljzat típusa	Ajánlott szalagminőség	Key Application Challenge	Szükséges szalagtulajdonság
Horganyzott acél	Nagy teherbírású fólia (50 μm)	Olajmaradványok és rezgés	Magas nyírási ellenállás
Rugalmas poliészter	UL 181B-FX (fólia/szövet)	Mozgás és terjeszkedés	Nagy nyúlás / rugalmasság
Üvegszálas tábla	UL 181A-P (fólia)	Porózus, poros felület	Mélyen behatoló akril ragasztó
Kültéri csatorna	UV-stabilizált fólia/masztix	Közvetlen napfény és eső	Időjárás- és oxidációállóság

4. Szigetelőburkolat és párazáró javítás

Fenntartása a termikus burok Egy épület megköveteli, hogy minden szigetelőburkolat (FSK - Fólia, Scrim, Kraft) sértetlen maradjon. HVAC csőjavító szalag a szigetelőköpeny szakadásainak befoltozására szolgál. Ha nincs lezárva, a nedvességgel teli levegő elérheti a hideg csatorna felületét, ami folyékony víz felhalmozódásához és esetleges rendszer korróziója vagy a szigetelés összeomlása.

5. Nagynyomású tömítés

A légtér a központi elosztó, ahol a légnyomás a legmagasabb. A légkezelő és a csatlakozótér közötti csatlakozás tömítéséhez a nagy teherbírású tömítőszalag , gyakran a butil masztix , hogy ellenálljon az állandó mechanikai turbulenciának és a nagy sebességű levegő becsapódásának. Ez megakadályozza a nagynyomású zónákban a kisebb légszivárgásokhoz gyakran társuló „fütyülő” zajokat.

1. Kritikus felület előkészítése

Az adhézió kémiai és mechanikai folyamat. A legtöbb HVAC csatornarendszer a gyártási folyamatból származó vékony gépolajréteggel van bevonva, vagy előfordulhat, hogy a meglévő rendszerekben felhalmozódott por és oxidáció. Az „érintésig tiszta” felület kötelező ahhoz, hogy a ragasztó megfelelően „nedvesedjen”.

• Tisztítás: Használjon gyorsan párolgó oldószert (például izopropil-alkoholt) az olajok, zsírok és nedvesség eltávolítására.
• Sorjázás: Győződjön meg arról, hogy a fém élei simaak; a kiálló csavarok vagy éles sorja átlyukadhat a szalag hátlapján, és a nyomásszivárgás .
• Szárazság: Soha ne ragasszon ragasztószalagot olyan felületre, ahol aktív páralecsapódás tapasztalható, mert ez akadályt képez a ragasztó és az alapfelület között.

2. A „Squeegee” technika a nyomás aktiválásához

Professzionális javítószalagok használata nyomásérzékeny ragasztók (PSA) . A szalag egyszerű simítása kézzel gyakran nem elegendő. Annak biztosítására maximális hámlasztási tapadás , műanyag gumibetétet vagy speciális dörzsölőeszközt kell használni.

• Ürességek megszüntetése: Az erős nyomás a ragasztót a fém- vagy fólialemez mikrotopográfiájába kényszeríti.
• A légbuborékok eltávolítása: A szalag alatt rekedt levegő közben kitágul és összehúzódik termikus kerékpározás , végül gyengíti a kötést.

3. Környezeti hőmérsékleti határértékek kezelése

Az alkalmazás ideje alatti hőmérséklet jelentősen befolyásolja a „kezdeti tapadást”. Ha a fém túl hideg, a ragasztó megmerevedik, és nem tud befolyni a felületi pórusokba. Ezzel szemben a túlzott hő hatására a ragasztó túl folyékony lesz az azonnali elhelyezéshez.

Technikai összehasonlítás: Alkalmazási feltételek vs. kötvényteljesítmény

Az alábbi táblázat felvázolja a telepítési változók hatását az eredményre szerkezeti tömítés .

Változó	Szuboptimális gyakorlat	Szakmai legjobb gyakorlat	A tömítés integritására gyakorolt hatás
Felületi állapot	Poros / olajos fém	Oldószerrel tisztított / Száraz	>60%-kal növeli a tapadást
Alkalmazási hőm	5°C (41°F) alatt	10 °C és 40 °C között (50 °F és 104 °F között)	Biztosítja a ragasztó megfelelő „kinedvesedését”
Nyomás alkalmazott	Csak kézzel simítva	Lehúzó / kemény görgő	Megakadályozza az élek lobogását és szivárgását
Átfedési margó	Kevesebb, mint 1 hüvelyk	2-3 hüvelykes átfedés	Javítja nyírási ellenállás
Feszültségi szint	Erősen feszített	Nyugodt / Alacsony feszültség	Megakadályozza a „visszazsugorodást” és a hámlást

4. Megfelelő átfedés és saroktömítés

Kerületi hézag tömítésekor minimum 2 hüvelykes (50 mm) átfedés a pakolás végén ajánlott. Téglalap alakú csatornák esetén győződjön meg arról, hogy a szalag jóval túlnyúlik a sarkon. Mert HVAC csatorna javítás a nagynyomású kamionokban előnyben részesítik a „zsindelylapos” módszert – ahol a felső szalagdarab átfedi az alsó részt –, hogy megakadályozzuk a levegő bejutását a szélek alá és a tömítés felemelését.

5. Telepítés utáni ellenőrzés

A felhordás után a szalagnak simának kell lennie, és szorosan illeszkednie kell a csatorna körvonalához. Szakmailag üzembe helyezés , füstceruza vagy ultrahangos szivárgásérzékelő használható a ragasztott illesztések körül a 100%-os ellenőrzés érdekében hermetikus tömítés . Ha „fütyülést” vagy légmozgást észlel, a területet meg kell tisztítani, és meg kell erősíteni a másodlagos réteget fokozott nyomással.
