Mitől elengedhetetlenek az alumíniumfólia fűtőelem szalagok?

A modern hőkezelés területén, ahol a rugalmasság, a precizitás és a megbízhatóság nem alku tárgya, Alumínium fólia fűtőelem szalagok anyaga alaptechnológiává vált. Ezek a kifinomult laminátumok messze túlmutatnak az egyszerű melegítő foltokon, olyan mérnöki rendszerek, amelyek az elektromos energiát egyenletes, szabályozható hővé alakítják a felületek és összetett geometriák széles skáláján. Lényegében az anyagtudomány és az elektrotechnika fúzióját képviselik, és olyan fűtési kihívások megoldására szolgálnak, ahol a hagyományos huzaltekercsek vagy a merev kerámiaelemek meghibásodnak. A kritikus űrrepülőgép-érzékelők fagyos körülmények között történő működésétől kezdve az orvosi terápiás eszközök gyengéd, helyi melegítéséig ezek a szalagok az innovációt teszik lehetővé, mivel vékonyak, könnyűek és rugalmasak. Felépítésük megértése – a vezetőképes alumíniumfólia-pályáktól a speciális szigetelőrétegekig – kulcsfontosságú a bennük rejlő lehetőségek teljes kihasználásához. Ez a cikk részletesen megvizsgálja, miért nélkülözhetetlen ez az anyag, feltárja összetételét, kiemelkedő tulajdonságait, változatos alkalmazási lehetőségeit, valamint a mérnökök és tervezők számára kritikus kiválasztási kritériumokat.

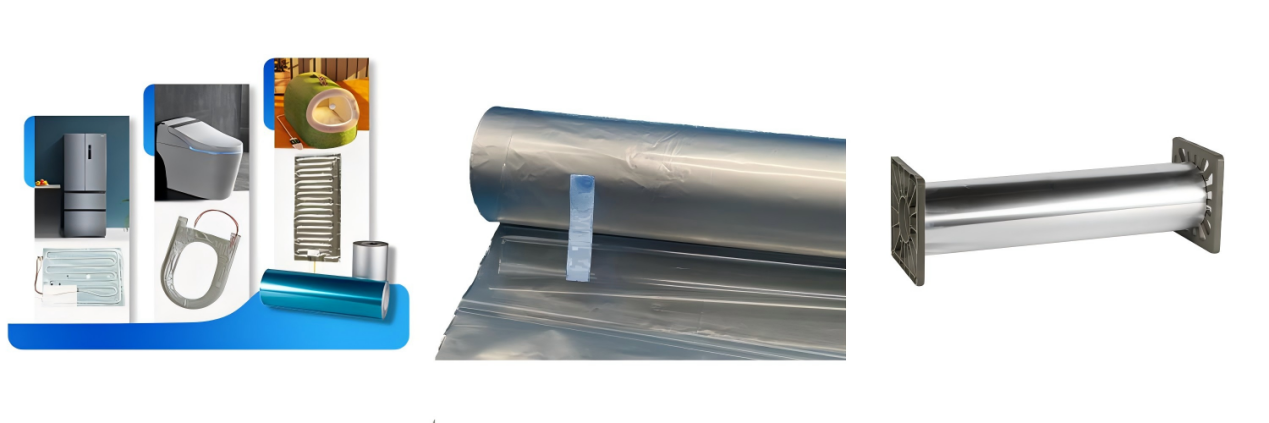

Bevezetés: A modern rugalmas fűtés magja

A rugalmas fűtési megoldások megjelenése forradalmasította a terméktervezést az iparágakban. Alumínium fólia fűtőelem szalagok anyaga ennek a forradalomnak a középpontjában áll. Lényegében vékony, laminált szerkezetekről van szó, ahol egy precízen maratott alumíniumfólia áramkör működik az ellenállásos fűtőelemként. Amikor egy elektromos áram áthalad ezen a fóliamintán, a benne rejlő ellenállás egyenletesen termel hőt a felületén. Ez az alapelv tartós, rugalmas szalagformátumba van csomagolva, amely lehetővé teszi a közvetlen integrációt ívelt felületekre, mozgó alkatrészekre vagy kompakt szerelvényekbe. A terjedelmes, törékeny fűtőberendezésekről ezekre a vékonyfilmes rendszerekre való átállás páratlan előnyöket kínál, többek között a közvetlen felületi érintkezésnek köszönhetően jobb hőhatékonyságot, csökkentett energiafogyasztást, nagyobb tervezési szabadságot és nagyobb termékmegbízhatóságot. Nem pusztán egy alkatrész, hanem egy olyan technológia, amely intelligensebb, könnyebb és felhasználó-központúbb hőtechnikai megoldásokat tesz lehetővé.

• Tervezési szabadság: Lehetővé teszi a fűtést összetett, háromdimenziós felületeken, ami merev fűtőtesteknél lehetetlen.
• Egyenletes hőeloszlás: A maratott fóliaminta egyenletes hőt biztosít a teljes aktív területen, kiküszöbölve a forró pontokat.
• Gyors hőreakció: Az alacsony termikus tömeg gyors fel- és lehűlési időt tesz lehetővé, lehetővé téve a pontos hőmérsékletszabályozást.

Deep Dive: A fűtőszalagok anyagai és felépítése

A fűtőszalag teljesítményét és megbízhatóságát a többrétegű felépítése határozza meg. Mindegyik réteg különálló és kritikus funkciót lát el, és összehangoltan dolgozik a biztonságos, hatékony és tartós hőtermelés érdekében. Egy tipikus rugalmas melegítő alumínium fólia szalag anyaga a stack-up az anyagtervezés csodája. A mag ellenálló elemmel kezdődik – magával az alumíniumfóliával. Az ötvözet, az edzettség és a vastagság megválasztása (gyakran 0,0005" és 0,002" között van) közvetlenül befolyásolja a fűtőelem elektromos ellenállását, áramterhelhetőségét és mechanikai tartósságát. Ez a fólia kémiailag vagy mechanikusan van maratva egy meghatározott áramköri mintába, amely meghatározza a hőeloszlást és a teljesítményt. Ezután a ragasztóréteg ezt az elemet a szigetelő aljzatokhoz köti. Ez egy kritikus csomópont; egyes terveknél a vezetőképes öntapadó alufólia fűtőszalag gyűjtősínekhez való elektromos csatlakozás biztosítására szolgál, míg a legtöbb helyen a nem vezető, hőstabil ragasztó elengedhetetlen a szigeteléshez.

A fóliát és a ragasztót ezután dielektromos szigetelőrétegek közé kapszulázzák. A hőszigetelés és a környezetvédelem szempontjából kiemelten fontos a szigetelés kiválasztása. A poliimid (Kapton) fólia kiváló választás számos alkalmazáshoz, ami a közös specifikációhoz vezet poliimid alumínium fólia szalag fűtési alkalmazásokhoz . Kiváló egyensúlyt kínál a magas hőmérséklet-állóság, a mechanikai szilárdság és a vegyszerállóság között. Még magasabb hőmérsékletekhez vagy igényesebb rugalmas környezetekhez szilikongumit vagy üvegszál erősítésű szilikon kompozitokat használnak. Végül egy opcionális védőréteg vagy nyomásérzékeny ragasztó (PSA) hátlap is hozzáadható az egyszerű telepítés érdekében. Ez a precíz rétegezés az egyszerű anyagokat robusztus, integrált fűtési rendszerré alakítja.

A megbízható teljesítmény kulcsfontosságú tulajdonságai

A jobb kiválasztása Alumínium fólia fűtőelem szalagok anyaga megköveteli a kulcsfontosságú teljesítménytulajdonságok alapos megértését, amelyek biztosítják a célalkalmazás megbízhatóságát. Ezek közül a legfontosabb a hőteljesítmény. A magas hőmérsékletű alumínium fólia szalag fűtőelemekhez nemcsak el kell érnie a kívánt üzemi hőmérsékletet, hanem ezt stabilan és biztonságosan kell tennie több ezer cikluson keresztül. Az alumíniumötvözet olvadáspontjának és – ami még fontosabb – a szigetelőanyag folyamatos üzemi hőmérsékletének (poliimidnél gyakran 150°C, szilikonnál 200°C-ig) kombinációja határozza meg ezt a mennyezetet. Ugyanilyen fontos az elektromos teljesítmény. A fólia fajlagos ellenállása és a tervezett áramköri mintázat határozza meg a wattsűrűséget (watt per négyzethüvelyk), amelyet gondosan kell kiszámítani, hogy elkerüljük a szigetelés túlmelegedését vagy a hőkiesést. A jól megtervezett fóliamelegítők jellemzője a hő egyenletessége, amely a maratott utak következetes keresztmetszetéből fakad.

A hőn és az elektromosságon túl a mechanikai és a környezeti tartósság is kulcsfontosságú. A rugalmasság az elsődleges oka ennek a technológiai megoldásnak; a szalagnak ki kell bírnia az ismételt hajlítást, hajtogatást vagy vibrációt anélkül, hogy a fólia megrepedne vagy a rétegek elválik. A nedvességgel, vegyszerekkel és kopással szembeni ellenállást a külső szigetelési és tömítési módszerek határozzák meg. Például egy szilikongumi tokozású fűtőtest kiváló nedvesség- és vegyszerállóságot biztosít, mint az alap poliimid laminátum, így alkalmas kemény ipari vagy orvosi sterilizálási környezetekre. Ezek a tulajdonságok nem függetlenek, hanem egymással összefüggenek, holisztikus nézetet igényelve a specifikáció fázisában.

• Hőmérséklet tartomány és stabilitás: Kriogén hőmérséklettől 200°C feletti hőmérsékletig képes működni, idővel stabil ellenállással.
• Egységes wattsűrűség: Egyenletes hőeloszlást biztosít, ami kritikus az olyan eljárásoknál, mint a laminálás vagy az orvosi melegítés.
• Kiváló dielektromos szilárdság: A nagyfeszültségű szigetelés biztosítja a felhasználó biztonságát és megakadályozza a rövidzárlatot.
• Alacsony gázkibocsátás: Nélkülözhetetlen vákuum- vagy repülőgépipari alkalmazásokhoz a szennyeződés elkerülése érdekében.

Elsődleges alkalmazások az iparágakban

Az egyedi tulajdonságok rugalmas melegítő alumínium fólia szalag anyaga elképesztően sok területen vezették el. Minden esetben egy adott termikus kihívást old meg, amelyet az alternatív technológiák nem tudnak olyan hatékonyan kezelni. Az orvosi és egészségügyi szektorban a betegek kényelme és biztonsága a legfontosabb. Ezek a szalagok szerves részét képezik a terápiás fűtőbetéteknek, a vér/iv folyadékmelegítőknek és a légzésterápiás berendezéseknek, amelyek állandó, alacsony teljesítményű hőt biztosítanak, amely szabályozható és biztonságos az emberi érintkezéshez. A repülőgépipar és az autóipar hasznosítja őket kritikus jégmentesítési és jégmentesítő alkalmazásokhoz szárnyéleken, pilótacsöveken és érzékelőkön, ahol létfontosságú a kis tömeg, a megbízhatóság és az aerodinamikai felületekhez való alkalmazkodás.

A fogyasztói elektronika vékony fűtőelemeket használ az LCD-képernyők mögött extrém éghajlati viszonyok között a működőképesség fenntartása érdekében, vagy az akkumulátorcsomagokban az optimális töltési hőmérséklet biztosítása érdekében. Az ipari alkalmazások széleskörűek, a folyadékvezetékekben és az analitikai műszerekben a folyamat hőmérsékletének fenntartásától a csomagológépek tömítési hőjéig. Az alkotás képessége egyedi fröccsöntött alumínium fólia fűtőelem szalagok gyakorlatilag bármilyen formában lehetővé teszi a mérnökök számára, hogy a hőt pontosan ott helyezzék el, ahol szükség van rá, minimalizálva az energiapazarlást és maximalizálva a rendszer hatékonyságát. Ez az alkalmazási sokféleség kiemeli az anyag sokoldalú termikus eszközként betöltött szerepét.

Tervezési és kiválasztási útmutató

A fűtőszalagos megoldás sikeres megvalósítása aprólékos folyamat, amely egyértelmű követelményekkel kezdődik. A megadáshoz vezető út egyedi fröccsöntött alumínium fólia fűtőelem szalagok több, egymástól függő paraméter meghatározását foglalja magában. Először is, a hőigények: a kívánt működési hőmérséklet, környezeti feltételek, felfűtési idő és teljes szükséges teljesítmény. Ez határozza meg a szükséges wattsűrűséget. Másodszor, az elektromos paraméterek: elérhető feszültség (AC vagy DC) és áramkorlátozások. Ohm törvénye és a fólia fajlagos ellenállása segítségével ez határozza meg az áramköri minta teljes ellenállását és a nyomvonal geometriáját. Harmadszor, a mechanikai és környezeti korlátok: a rendelkezésre álló hely, a szükséges rugalmasság, nedvességnek, vegyszereknek vagy kopásnak való kitettség. Ez határozza meg a választást a poliimid alumínium fólia szalag fűtési alkalmazásokhoz tiszta, magas hőmérsékletű környezethez vagy szilikongumi konstrukció nedves, koptató hatású környezethez.

Kritikus, gyakran figyelmen kívül hagyott döntési pont az elektromos csatlakozási mód. Segítségével a vezetőképes öntapadó alufólia fűtőszalag a gyűjtősín csatlakozási pontjainál leegyszerűsítheti az összeszerelést és javíthatja a megbízhatóságot a mechanikus krimpeléssel szemben, különösen erős vibrációs környezetben. Végül pedig a gyártási folyamatot figyelembe véve – hogy a szalagot tekercsben, egyedi darabokban vagy integrált érzékelőkkel és vezérlőkkel szállítjuk – elengedhetetlen az integrációhoz. A tervezés korai szakaszában a szakértők bevonása segíthet eligazodni ezekben a döntésekben a teljesítmény, a költségek és a gyárthatóság optimalizálása érdekében.

• Határozza meg a termikus célokat: Számítsa ki a szükséges teljesítményt a hőveszteség és a kívánt hőmérséklet-emelkedés alapján.
• Az elektromos korlátok feltérképezése: Határozza meg az üzemi feszültséget és a rendelkezésre álló helyet az áramkör ellenállásának és mintázatának modellezéséhez.
• Válassza ki az összeállítást: Válasszon szigetelőanyagot (poliimid, szilikon) a hőmérséklet, a rugalmasság és a környezeti igények alapján.
• Integrációs terv: Adja meg a csatlakozás típusát (forrasztott fülek, vezetőképes ragasztó, ZIF-csatlakozók), a vezetékeket és a rögzítési módot.

GYIK

Hogyan hoz létre hőt az alumíniumfólia ezekben a szalagokban?

Az alumíniumfólia hőt termel a Joule-fűtés (más néven rezisztív fűtés) alapelve. Amikor elektromos áramot kénytelenek átfolyni a szalagon belüli vékony, maratott alumíniumfólia pályákon, elektromos ellenállásba ütközik. Ez az ellenállás akadályozza az elektronok áramlását, aminek következtében a mozgási energia hőenergiává (hővé) alakul. A termelt hőmennyiség pontosan kiszámítható a P = I²R képlettel (teljesítmény = áram négyzet x ellenállás). A fólia ötvözetének, vastagságának és sajátos szerpentinmintájának gondos tervezésével a gyártók szabályozhatják a szalag teljes ellenállását, és ezáltal a hőteljesítményét (watt) és a felületen való eloszlását. Alumínium fólia fűtőelem szalagok anyaga rendkívül kiszámítható és hatékony hőforrás.

Mi a maximális hőmérséklet ezeknél a fűtőszalagoknál?

A maximális üzemi hőmérsékletet nem kizárólag az alufólia (amely ~660°C-on olvad) határozza meg, hanem az azt körülvevő szigetelőanyagok. Szabványhoz poliimid alumínium fólia szalag fűtési alkalmazásokhoz , a folyamatos működési hőmérséklet jellemzően 150 °C és 180 °C (302 °F és 356 °F) között van, amelyet a poliimid film korlátoz. Szélsőségesebb környezetben a szilikongumi szigetelést vagy magas hőmérsékletű poliimideket használó szerkezetek akár 220°C-ig (428°F) vagy még ennél is rövidebb ideig folyamatos működést tesznek lehetővé. A folyamatos és a csúcshőmérséklet-besorolások tekintetében egyaránt fontos áttekinteni a gyártó specifikációit, mivel ezek túllépése a szigetelés tönkremeneteléhez, rétegválásához és meghibásodásához vezethet. Ezért megadva a magas hőmérsékletű alumínium fólia szalag fűtőelemekhez megköveteli, hogy a névleges hőmérsékletét az alkalmazás maximális értékéhez igazítsa egy biztonsági ráhagyással.

Beépítés után hajlíthatók, formázhatók?

Igen, ennek a technológiának az elsődleges előnye a benne rejlő rugalmasság. Rugalmas melegítő alumínium fólia szalaganyag alkalmazkodóra lett tervezve. Vannak azonban fontos korlátok. Az első beszerelés során statikus ívek köré hajlíthatók, de kerülni kell az éles (nagyon kis sugárban gyűrődő) ráncokat, mivel ez megterhelheti és megrepedhet a maratott fóliakörben vagy a szigetelőrétegekben, ami forró ponthoz vagy szakadáshoz vezethet. Nem dinamikus, ismétlődő hajlításra tervezték működés közben (mint egy folyamatosan mozgó csuklópánton). A mozgást igénylő alkalmazásokhoz speciális konstrukciókat alkalmaznak, amelyek rugalmasabb fóliával és robusztus tokozással (például szilikongumival) rendelkeznek. Mindig tartsa be a gyártó minimális hajlítási sugarát, amely gyakran a szalag teljes vastagságának 5-10-szerese.

Hogyan határozhatom meg a megfelelő teljesítményt és méretet?

A helyes teljesítmény és fizikai méret meghatározásához hőkalkulációra van szükség. Először azonosítsa a felmelegítendő tárgyat: tömegét, anyagát (fajlagos hőkapacitása) és a kívánt hőmérséklet-emelkedést egy adott idő alatt. Ez biztosítja a szükséges teljes energiát. Másodszor, vegye figyelembe a vezetés, a konvekció és a sugárzás révén a környezetbe jutó hőveszteséget, amely gyakran a domináns tényező a tartós fűtésben. Az egyszerű becslések érdekében az online számológépek vagy mérnöki kézikönyvek hőveszteség-képleteket kínálnak a gyakori alakzatokhoz. A szükséges összteljesítmény a kezdeti felfűtéshez szükséges energia plusz a veszteségek ellensúlyozására szolgáló folyamatos teljesítmény összege. Ezután a fűtőelem méretét (területét) úgy határozzuk meg, hogy a teljes wattot elosztjuk egy biztonságos wattsűrűséggel (pl. 5-10 W/in² poliimidnél, nagyobb szilikonnál). Összetett projektekhez, hőszimulációs szoftverhez vagy erre szakosodott gyártóval való konzultációhoz egyedi fröccsöntött alumínium fólia fűtőelem szalagok erősen ajánlott.

Biztonságosak ezek a szalagok orvosi vagy élelmiszeripari alkalmazásokhoz?

Igen, de kritikus figyelmeztetésekkel. A fűtőszalagok biztonságosan gyárthatók orvosi és élelmiszerrel érintkező alkalmazásokhoz, de nem minden szabványos szalag alkalmas. A biztonság az építkezés során használt konkrét anyagoktól függ. Az orvosi eszközök esetében az anyagoknak gyakran biológiailag kompatibilisnek, nem mérgezőnek kell lenniük, és ellenállniuk kell a sterilizálásnak (például autoklávozásnak, gamma-sugárzásnak vagy EtO-gáznak). Általában olyan szigeteléseket használnak, mint a bizonyos minőségű szilikongumi. Élelmiszerrel kapcsolatos alkalmazások esetén az anyagoknak meg kell felelniük a vonatkozó élelmiszer-biztonsági előírásoknak (például az FDA 21 CFR-nek az Egyesült Államokban), ami azt jelenti, hogy működési körülmények között nem engedhetnek ki káros anyagokat. A beszerzés során feltétlenül jelezni kell az orvosi vagy élelmiszer-minőségű megfelelés szükségességét vezetőképes öntapadó alufólia fűtőszalag vagy bármely alkatrészt, és dokumentumokat, például USP VI. osztályú tanúsítványt vagy FDA-megfelelőségi nyilatkozatot kérhet az anyagszállítótól és a kész fűtőelem gyártójától.
